Ringbalkenschalung

MAKORING-DUR_FD_A1

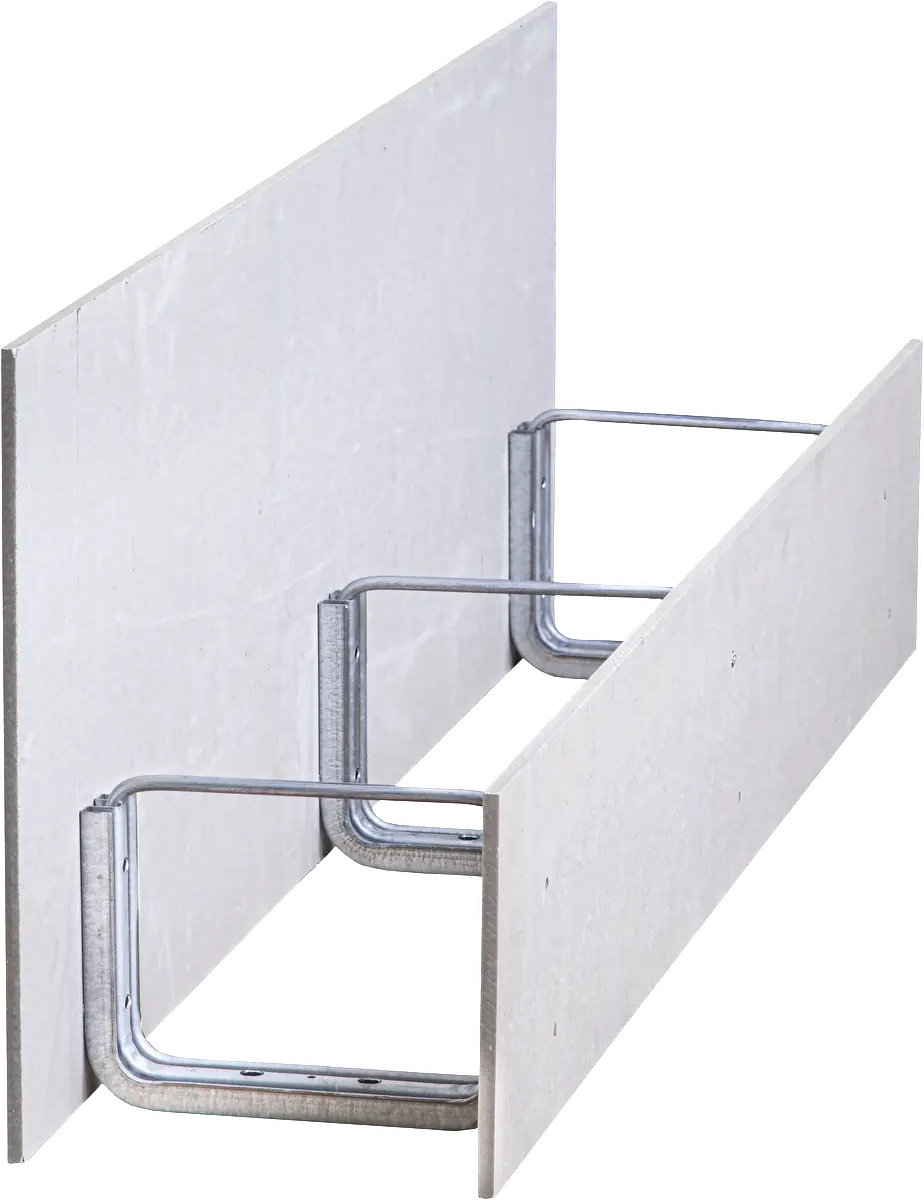

Ringbalkenschalung mit Deckenrand für Fertigdecken, nichtbrennbar

MAKO bietet mit dieser Ringbalkenschalung eine clevere Lösung für z.B. Spannbeton-Fertigdecken am Neubau, wo Ringbalken und Deckenrand zugleich eingeschalt werden. Trotz unterschiedlicher Schenkelhöhen bietet das Produkt eine kraftvolle integrierte Abspannung, wodurch der Betondruck gut aufgenommen werden kann. Die innere Schalungsplatte markiert die Höhe für das spätere Auflager der Fertigdecke. So werden die Kosten in Grenzen gehalten bei einer zugleich sicheren und wirtschaftlichen Lösung. Die Schalungsplatten bestehen aus Faserzement und bieten höchsten Brandschutz, weil sie nichtbrennbar sind.

MAKO und der Vorsprung bleibt!

Patentierte U-Bügel
Verbindungselemente weisen abgewinkelte Seitenränder auf
Integrierte Abspannung
Mittels verzinkter Rundstahlklammern
Brandschutz
Schalungsplatten erfüllen den Anspruch an die Gebäudeklassen 1 – 5
Hohe Stabilität
Seitenteile aus 8 mm starken Faserzementplatten
Reduziert Kosten
Durch exakte Mengenplanung und optimierte Bauabläufe
Wirtschaftlich
Schalt Ringbalken und Deckenrand gleichzeitig
Dauerhaft beständig
Durch die Befestigung mit verzinkten Setzbolzen

Verarbeitung MAKORING-DUR_FD_A1

1

Schalungselemente auf dem aufgehenden Mauerwerk aufsetzen und dicht aneinander stoßen lassen.

2

Bewehrungskorb und Armierungseisen unter Berücksichtigung der DIN EN 1992/NA einbauen

3

Rundstahlklammern zur Abspannung einsetzen, Schalung prüfen und ggf. weitere Sicherungsmaßnahmen durchführen und anschließend bis zum Deckenauflager betonieren

4

Spannbeton-Fertigdecke sicher verlegen und Ortbeton bis Oberkante Deckenrand in vorgeschriebener Güte und Konsistenz einbringen und verdichten

Diese Montageanleitung kann nur als Empfehlung gelten. Sie ersetzt nicht das für die Montage erforderliche Fachwissen.

Material | MAKORING-DUR_FD_A1

Faserzementplatten nach DIN EN 12467
Brandverhalten (EN 13 501-1)	A1
Rohdichte, trocken, durchschnittlich (EN 12467)	1.700 kg/m³
Rohdichte, trocken, minimal (EN 12467)	1.650 kg/m³
Mittlere Biegezugfestigkeit (EN 12467)	18,1 N/mm²
Elastizitätsmodul	7.500 N/mm²
Saugvermögen der Platte bei Lagerung im Wasser für 24 h	max. 17 %
Wasserundurchlässigkeit nach 24 h (EN 12467)	undurchlässig
Diffussionswiderstandszahl (EN ISO 12572)	70 - 90
