Fundament- und Randschalungen

MAKOTHERM-MAX Fundamentschalung

Fundament- und Bodenplattenabschalung zweiseitig gedämmt

Die MAKOTHERM Fundamentschalung ist die erste Wahl für Niedrigenergie- und Passivhäuser. Die Verarbeitung ist denkbar einfach: Die Befestigung der U-Bügel an den extrudierten Polystyrol- Hartschaumplatten (XPS) erfolgt über vormontierte Spezialdübel, welche eine bedarfsgerechte, flexible Beabstandung ermöglichen. Zusätzliche Eckelemente sind daher bei dieser durchdachten Fundamentschalung nicht erforderlich.

Zeit- und kraftsparend
Durch einbaufertige Anlieferung
Ideale Längsverbindung
Durch Nut- und Federsystem
Stabil
Lieferung erfolgt mit verzinkten Rundstahlklammern
Fixe Größe
Durch Schalungslängen von 235 cm
Einfach Hinterfüllen
Zur Aufnahme des Betondrucks mit feinem Erdreich oder Sand
Ein System
Schalt Fundament und Bodenplatte

Verarbeitung MAKOTHERM-MAX

1

U-Bügel an den äußeren und der mittleren Dübelreihe befestigen

2

Schalung in den Fundamentgraben einbringen und mit der Sauberkeitsschicht fest durch Nageln oder Schrauben verbinden, zwischen den Elementen die Stöße mit Kleb- und Dichtstoff versehen

3

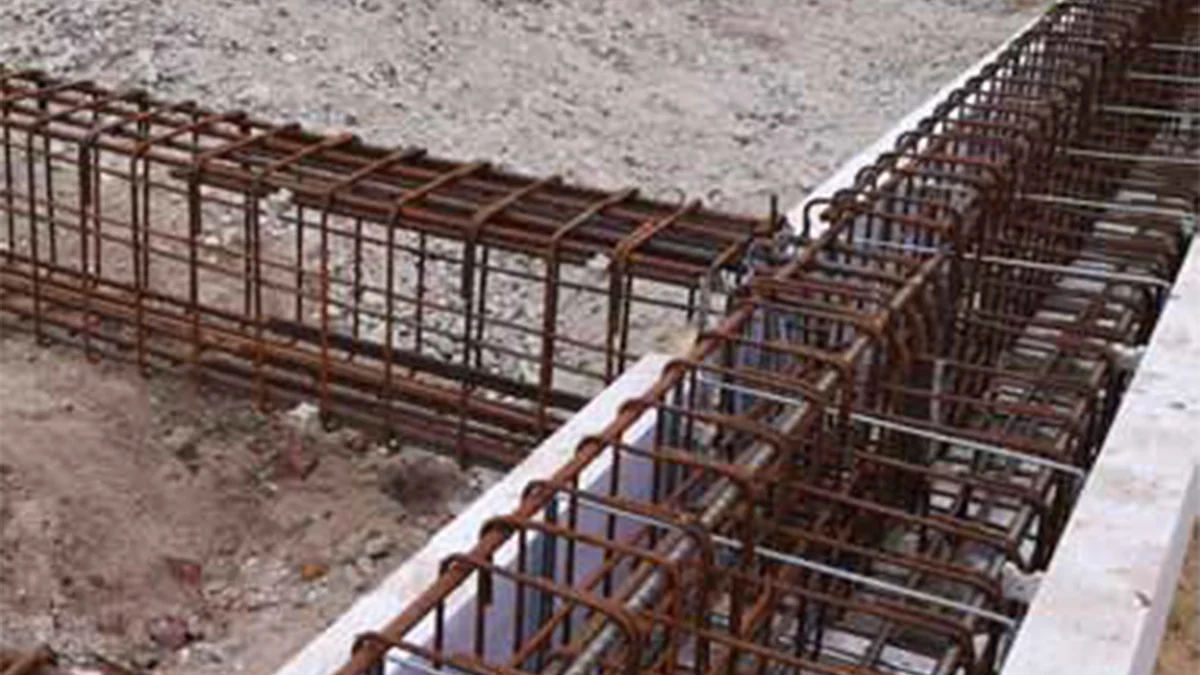

Bewehrungskorb unter Berücksichtigung der DIN EN 1992-1-1/NA einbauen und Rundstahlklammern zur oberen Abspannung einsetzen sowie Schalung mit Erdreich oder feinem Sand anfüllen

4

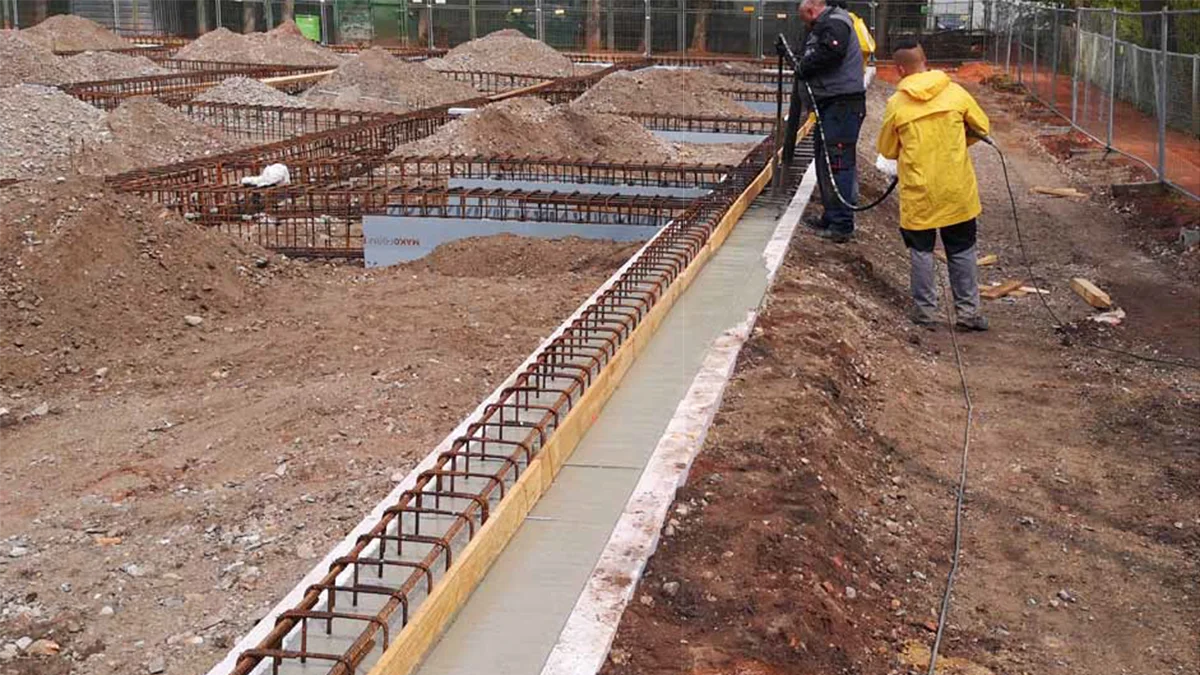

Bewehrung für Sohlplatte nach statischer Bemessung verlegen, äußere Schalungsplatte mit Erdreich oder feinem Sand anfüllen, anschließend betonieren

4

Bei Außenecken die entsprechenden U-Bügel an den nächstmöglichen Dübelreihen anbringen, Strangprofile der MAKOTHERM- Eckverbinder befestigen und Rundstahlklammer zur Versteifung einsetzen

Diese Montageanleitung kann nur als Empfehlung gelten. Sie ersetzt nicht das für die Montage erforderliche Fachwissen.

Holzzementprodukte sind ausschließlich auf einer ebenen Fläche zu lagern sowie vor Nässe und Durchfeuchtung zu schützen.

Produktvideo MAKOTHERM-MAX

Material | MAKOTHERM-MAX

Extrudiertes Polystyrol (XPS) nach DIN EN 13164
Oberfläche	mit Schäumhaut
Brandverhalten	DIN EN 13501-1, Klasse E
Bemessungswert der Wärmeleitfähigkeit (Jackodur KF 300 Standard)
a) bei Bodenfeuchte und nichtstauendem Sickerwasser	50 ≤ d ≤ 60 mm; - 60 ≤ d ≤ 180 mm; 0,036 (W/m2k)
b) in drückendem Wasser und bei aufstauendem Sickerwasser	50 ≤ d ≤ 60 mm; 0,040 (W/m2k) 60 ≤ d ≤ 180 mm; 0,041 (W/m2k)
Druckspannung oder Druckfestigkeit bei 10 % Stauchung	≥ 300 kPa
Allgemeine Bauartgenehmigung	Nr. Z-23.33-1539
