Fundament- und Randschalungen

MAKOTRENN-TFD

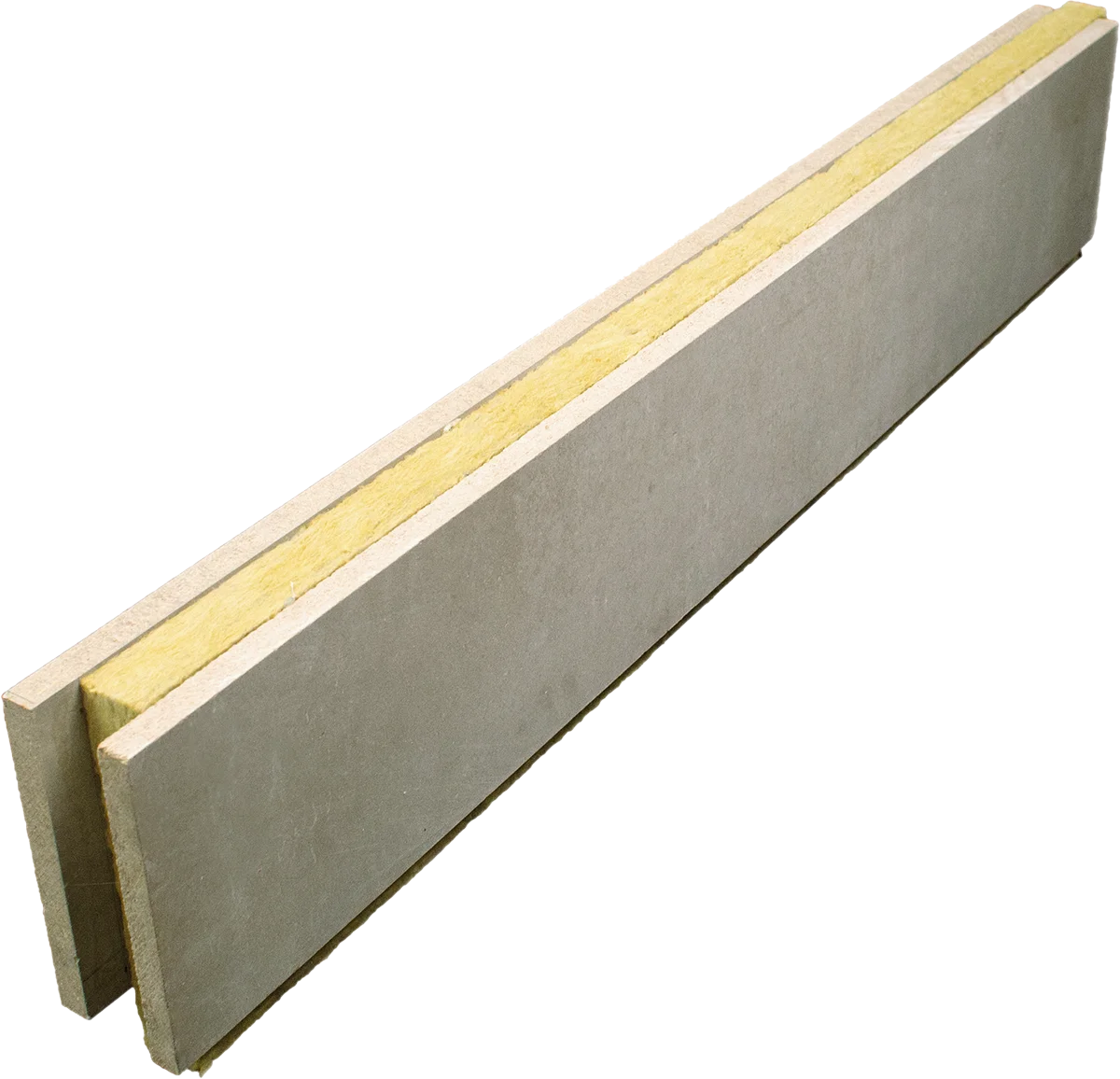

Trennfugen- Schalelement für Decken

Doppel- oder Reihenhäuser oder aber auch Gebäudeteile, die durch Brandwände getrennt werden, erhalten zur Minimierung der Schallübertragung eine Trennfuge zwischen zwei Wänden und der Betondecke. MAKO bietet hierfür ein Schalelement, welches den Schall nicht übertragen kann und bei dem die äußeren Schichten verhindern, dass frischer Beton in die Fugen des Elements eindringen kann.

MAKO und der Vorsprung bleibt!

  • Keine Schallübertragung
    Durch Nut- und Federausbildung im Stoßbereich
  • Spart Zeit
    Ersetzt zeitaufwendige Schalarbeiten
  • Perfekte Abmessung
    Mit Schalungslängen von 120 cm
  • Starker Aufbau
    Seitenteile aus 20 mm starken Holzzementplatten
  • Hochwertige Steinwolle
    Baustoffklasse A1 (nicht brennbar) und Wärmeleitfähigkeit (WLG) 035
  • Einfach logisch
    Bietet größtmögliche Sicherheit bei Planung und Ausführung
patch-frischbetondruck-din18218

Verarbeitung MAKOTRENN-TFD

MAKOTRENN-TFD_Verarbeitung-1

1

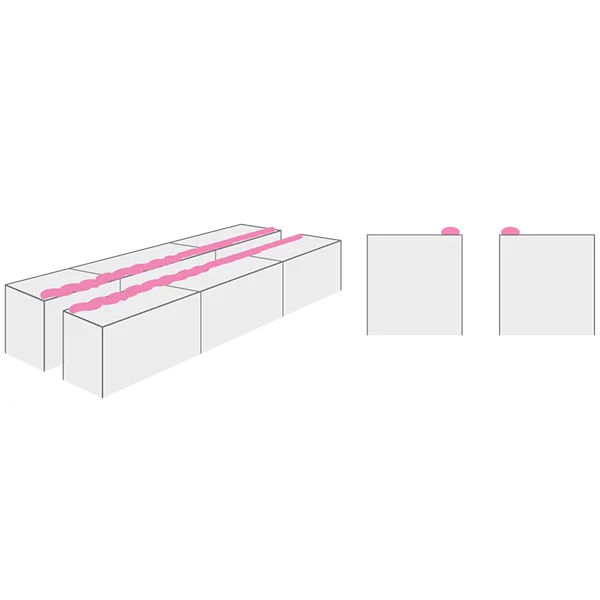

Fundament bzw. Verlegeuntergrund gut reinigen. PU-Montageschaum in einem 1 cm dicken Wulst auftragen

MAKOTRENN-TFD_Verarbeitung-2

2

MAKOTRENN-Trennfugen-Schalelement aufsetzen, ausrichten und andrücken, ggf. annageln oder andübeln

MAKOTRENN-TFD_Verarbeitung-3

3

Bodenplatten gemäß statischer Bemessung herstellen und anschließend betonieren

Beim Schütten und Verdichten der Sohlplatten sollte ein Mindestabstand von 30 cm zum Schalelement eingehalten werden. Ab einer Höhe von ≥21cm empfehlen wir eine Rückverankerung zur Armierung vorzunehmen.

Diese Montageanleitung kann nur als Empfehlung gelten. Sie ersetzt nicht das für die Montage erforderliche Fachwissen.

Holzzementprodukte sind ausschließlich auf einer ebenen Fläche zu lagern sowie vor Nässe und Durchfeuchtung zu schützen.

Material | MAKOTRENN-TFD

Zementgebundene Spanplatte
nach EN 13986:2004 / EN 634-2:2007
B1 nach DIN 4102 (schwer entflammbar)
Biegefestigkeit> 9,0 N/mm²
Biegefestigkeit (E-Modul)> 4500 N/mm²
Querzugfestigkeit> 0,5 N/mm²
Dauerhaftigkeit
(Dickenquellung)
< 1,5 %
Dauerhaftigkeit
(Feuchtbeständigkeit)
> 0,3 N/mm²
Steinwolle
BaustoffklasseA1 (nicht brennbar)
Wärmeleitfähigkeit(WLG) 35
Dynamische Steifigkeit< 25 MN/m³

– technische Änderungen vorbehalten –
