Ringbalkenschalung
MAKORING-CEM DUO

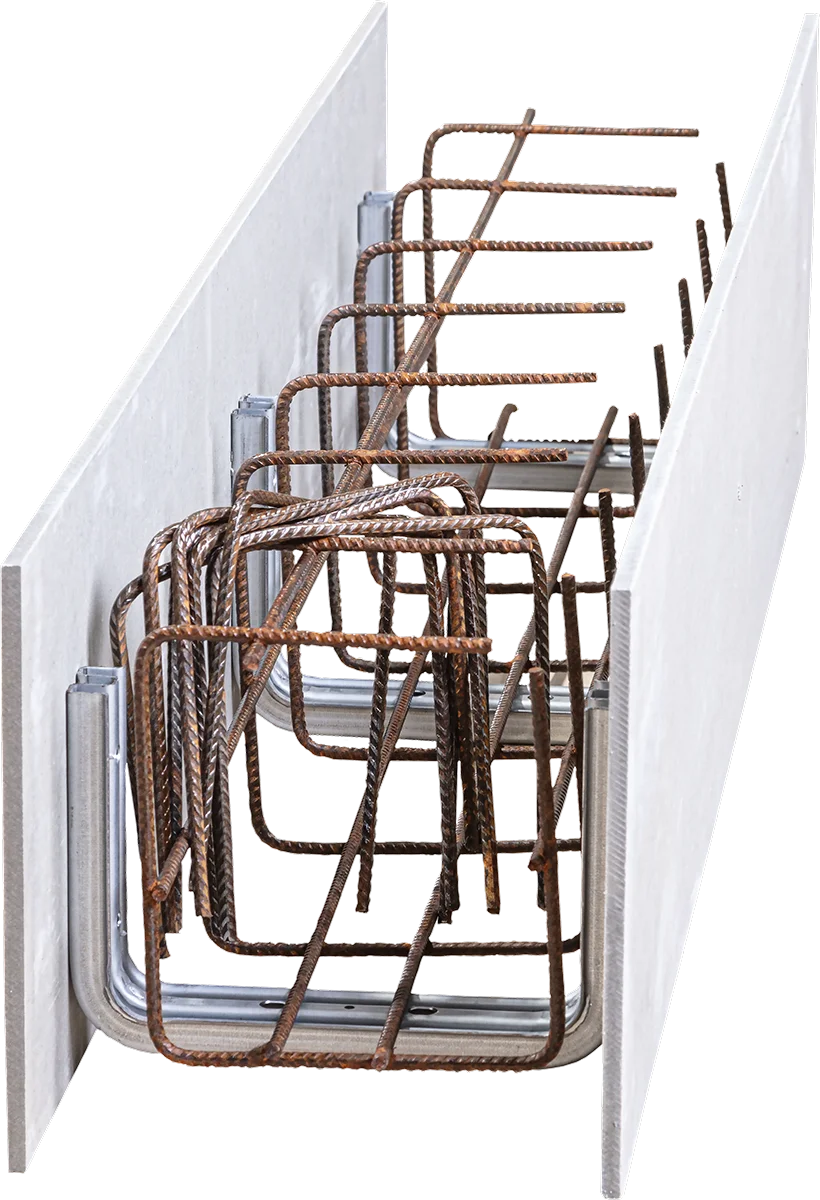

Ringbalkenschalung mit offener Bügelbewehrung
MAKO-Schalungselement und Bügelbewehrung in einem System: Dank der offenen Bügelbewehrung aus exakt gefertigter Baustahlmatte können die nach statischer Bemessung notwendigen Zugstangen durch den integrierten Einwurfschlitz eingebracht und mit Kappen geschlossen werden. Auch hier sorgt unsere patentierte Bügelkralle wieder für eine perfekte Verbindung. Als Bauteil kommt diese Sturzschalung zum Einsatz, wo Anforderungen an die Expositionsklasse XC1 gestellt werden. Das Produkt ist nichtbrennbar und verspricht damit höchsten Brandschutz.
MAKO und der Vorsprung bleibt!
Verarbeitung MAKORING-CEM DUO
1
Schalungselemente auf dem Mauerwerk aufsetzen, dicht aneinander stoßen lassen und durch Elementausrichter auf dem Mauer werk fixieren.
2
Zugstangen einwerfen und einbauen – zwei im unteren und eine im oberen Eckbereich – und mit dem Bewehrungskorb fest verbinden.
3
Offene Bügelbewehrung mit Steckern (Kappen) – gemäß DIN 1045-1:2008-08 Abschnitt 12.7 – schließen.
4
Vierte Zugstange im Eckbereich vom Stecker (Kappe) befestigen und anschließend betonieren.
Diese Montageanleitung kann nur als Empfehlung gelten. Sie ersetzt nicht das für die Montage erforderliche Fachwissen.
Material | MAKORING-CEM DUO
| Faserzementplatten nach DIN EN 12467 | |
| Brandverhalten (EN 13 501-1) | A1 |
| Rohdichte, trocken, durchschnittlich (EN 12467) | 1.700 kg/m³ |
| Rohdichte, trocken, minimal (EN 12467) | 1.650 kg/m³ |
| Mittlere Biegezugfestigkeit (EN 12467) | 18,1 N/mm² |
| Elastizitätsmodul | 7.500 N/mm² |
| Saugvermögen der Platte bei Lagerung im Wasser für 24 h | max. 17 % |
| Wasserundurchlässigkeit nach 24 h (EN 12467) | undurchlässig |
| Diffussionswiderstandszahl (EN ISO 12572) | 70 - 90 |
– technische Änderungen vorbehalten –
