Ringbalkenschalung

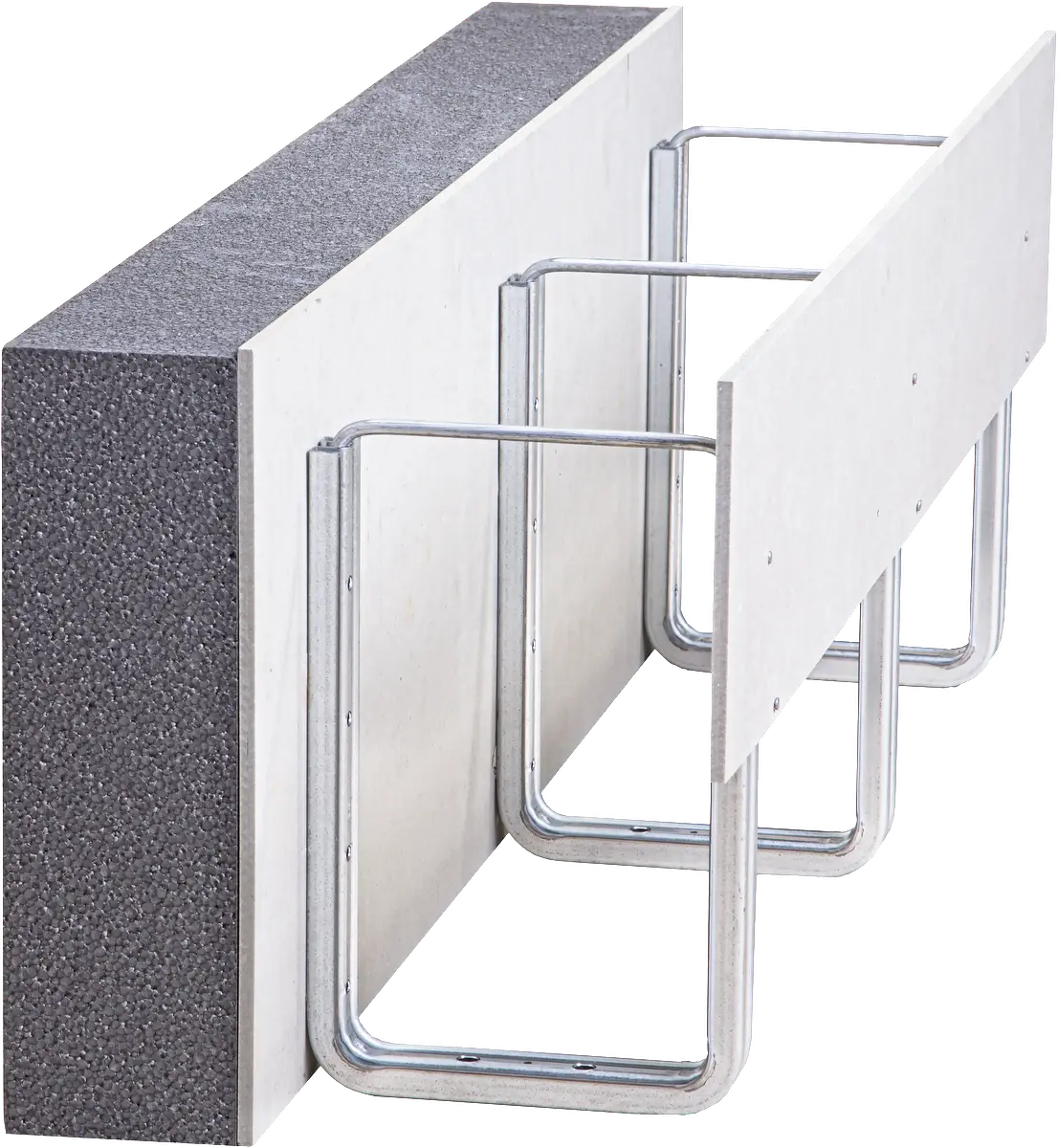

MAKORING-TIP_A1 THERMO

Deckenrand- und Attikaschalung, einseitig gedämmt

Der robuste Aufbau der MAKORING-TIP_A1 Randüberzugschalung wurde hier um eine einseitige Wärmedämmung erweitert. Damit ist der Wirkungsgrad erhöht. Das neuartige Schalungssystem ist eine der cleversten Attikaschalungen am Markt. Das vereinfacht auf der Baustelle nicht nur Arbeitsvorbereitung und Lagerhaltung, sondern spart auch aufwendige Schalarbeiten. Auch in punkto Brandschutz erfüllt das Produkt höchste Anforderungen: Die verwendeten Faserzementplatten sind nichtbrennbar.

MAKO und der Vorsprung bleibt!

Hohe Stabilität
Schalungsplatten durchgehend an U-Bügeln befestigt, Seitenteile aus 8 mm Faserzement (Baustoffklasse A1 – nicht brennbar)
Optimale Größe
Durch Schalungslängen von 120 cm
Betonkontakt
Auf den Innenseiten der Schalungsplatten
Energieersparnis
Durch hochwertigen Polystyrol- Hartschaum (EPS), WLG 031
Systemintegrierte Sicherheit
Durch verzinkte Rundstahlklammern zur oberen Absicherung
Spart Manpower
Ersetzt zeitaufwendige Einschal- und Dämmarbeiten

Putzgrund Farboptionen

Der Putzgrund bildet den idealen Untergrund für Dispersions–, Silikonharz–, Buntstein– und mineralische Dünnschichtputze. Er ist ist in den Farben Weiß und Ziegelrot lieferbar.

Verarbeitung MAKORING-TIP_A1 THERMO

1

Schalungselemente aufsetzen, dicht aneinander stoßen lassen und fest durch Nageln oder Schrauben verankern, bei Porotonsteinen Elementausrichter sowie Einkomponenten-PUR-Klebstoff verwenden

2

Bewehrungskorb unter Berücksichtigung der DIN EN 1992/NA einbauen und erforderliche Deckenarmierung einbinden

3

Rundstahlklammern zur oberen Abspannung einsetzen, Schalung prüfen und ggf. weitere Sicherungsmaßnahmen durchführen und anschließend betonieren

Diese Montageanleitung kann nur als Empfehlung gelten. Sie ersetzt nicht das für die Montage erforderliche Fachwissen.

Material | MAKORING-TIP_A1 THERMO

Faserzementplatten nach DIN EN 12467
Brandverhalten (EN 13 501-1)	A1
Rohdichte, trocken, durchschnittlich (EN 12467)	1.700 kg/m³
Rohdichte, trocken, minimal (EN 12467)	1.650 kg/m³
Mittlere Biegezugfestigkeit (EN 12467)	18,1 N/mm²
Elastizitätsmodul	7.500 N/mm²
Saugvermögen der Platte bei Lagerung im Wasser für 24 h	max. 17 %
Wasserundurchlässigkeit nach 24 h (EN 12467)	undurchlässig
Diffussionswiderstandszahl (EN ISO 12572)	70 - 90

Expandiertes Polystyrol (EPS) nach EN 16 163
Brandverhalten	DIN EN 13501-1, Klasse E
Brandverhalten:	DIN 4102-1, Baustoffklasse B1
Nennwert der Wärmeleitfähigkeit	0,030 W/(m*k)
Schermodul / Scherfestigkeit	≥ 1,0 MPa / ≥ 50 kPa
Leistungserklärung-Nummer	LE-DE-21.1-WDV-031-100-kd-IR-HP-FR
