Wärmeschutz bei Fundamentschalungen
MAKOTHERM und MAKOTHERM-MAX – Wärmedämmende Fundamentschalungen nach DIN 4108
Als Perimeterbereich wird im Allgemeinen die erdberührte Bauteiloberfläche bis Oberkante Erdreich verstanden. Entscheidend hierfür ist auch die Auswahl des Dämmstoffes und für die Ausführung der Perimeterdämmung die Wasserbelastung und der anstehende Boden.
Im Erdkontakt kann die Perimeterdämmung durch Erddruck, Erdfeuchte, Sickerwasser und Stauwasser, aber auch durch drückendes Grundwasser, durch Diffusionsvorgänge und im erdoberflächennahen Bereich der Frosteindringtiefe durch Frost-Tau-Wechsel-Einwirkung sowie durch Verkehrslasten beansprucht werden.
Wärmeschutz und Energieeinsparung in Gebäuden – DIN 4108
Wenn ein Dämmstoff das CE-Zeichen trägt, darf er grundsätzlich verwendet werden, wenn er die Mindestanforderungen nach DIN 4108 einhält
- DIN 4108-4 legt die Bemessungswerte fest
- DIN 4108-10 beschreibt anwendungsbezogene Anforderungen an Dämmstoffe
- DIN 4108-2 legt Mindestanforderungen an den Wärmeschutz fest
Anwendungsbezogene Anforderungen an Wärmedämmstoffe – DIN 4108 Teil 10
Die DIN 4108-10 unterscheidet nach den 3 Anwendungsgebieten
- Dach – D
- Wand – W
- Perimeter – P
- PW = Wand = außenliegende Wärmedämmung von Wänden gegen Erde (außerhalb der Abdichtung)
- PB = Boden = außenliegende Wärmedämmung unter der Bodenplatte gegen Erdreich

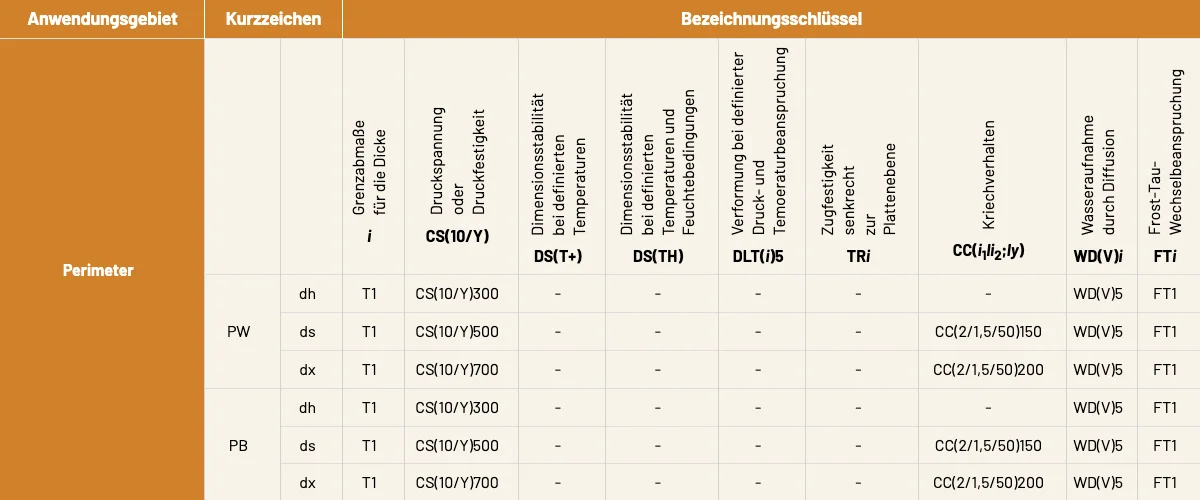

Anwendungsgebiet | Kurzzeichen | Bezeichnungsschlüssel | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
Perimeter | Grenzabmaße für die Dicke i | Druckspannung oder Druckfestigkeit CS(10/Y) | Dimensionsstabilität bei definierten Temperaturen DS(T+) | Dimensionsstabilität bei definierten Temperaturen und FeuchtebedingungenDS(TH) | Verformung bei definierter Druck- und Temoeraturbeanspruchung DLT(i)5 | Zugfestigkeit senkrecht zur PlattenebeneTRi | Kriechverhalten CC(i1li2;Iy) | Wasseraufnahme durch Diffusion WD(V)i | Frost-Tau-Wechselbeanspruchung FTi |
||
PW | dh | T1 | CS(10/Y)300 | - | - | - | - | - | WD(V)5 | FT1 | |
ds | T1 | CS(10/Y)500 | - | - | - | - | CC(2/1,5/50)150 | WD(V)5 | FT1 | ||
dx | T1 | CS(10/Y)700 | - | - | - | - | CC(2/1,5/50)200 | WD(V)5 | FT1 | ||
PB | dh | T1 | CS(10/Y)300 | - | - | - | - | - | WD(V)5 | FT1 | |
ds | T1 | CS(10/Y)500 | - | - | - | - | CC(2/1,5/50)150 | WD(V)5 | FT1 | ||
dx | T1 | CS(10/Y)700 | - | - | - | - | CC(2/1,5/50)200 | WD(V)5 | FT1 |
![Wärmeschutz bei Fundamentschalungen Tabelle-Waermeschutz-Energieeinsparung](https://www.mako-bau.de/wp-content/uploads/tabelle-waermeschutz-energieeinsparung.webp)
Energieeinsparung
Mindestanforderungen an den Wärmeschutz – DIN 4108 Teil 2 · Abs.5.2.2 – Bauteile mit Abdichtung
Für den Wärmeschutznachweis dürfen nur Schichten angerechnet werden, die raumseitig der Abdichtung liegen. Ausgenommen sind die Dämmsysteme folgender Konstruktionen:
- Wärmedämmsysteme als Perimeterdämmung (außen liegende Wärmedämmung erdberührender Gebäudeflächen, außer unter Gebäudegründungen) unter Verwendung von Dämmstoffplatten aus XPS und Schaumglas, wenn die Perimeterdämmung nicht ständig im Grundwasser liegt. Langanhaltendes Stauwasser oder drückendes Wasser ist im Bereich der Dämmschicht zu vermeiden. Die Dämmplatten müssen dicht gestoßen im Verband verlegt werden.
Nicht über die Norm abgedeckte Anwendungen:
Perimeter-Anwendungen
- Kelleraußenwand im Bereich von drückendem Wasser oder aufstauendem Sickerwasser
- Unter lastabtragender Gründungsplatte bedürfen grundsätzlich und für alle Dämmstoffe einer Allgemeinen Bauartgenehmigung (früher Allgemeine bauaufsichtliche Zulassung) für die jeweilige Anwendung. Es gelten die Technischen Daten und Anwendungsvorschriften der jeweiligen Bauartgenehmigung
Genormte Anwendungen:
Perimeter-Anwendungen
- Kelleraußenwand einlagig bei Bodenfeuchte
- unter Bodenplatte zwischen Fundamenten einlagig
- Dämmstoffe aus XPS oder Schaumglas
Sind gemäß DIN 4108-2 genormte Anwendungen, wenn sie den Mindestanforderungen gemäß DIN 4108-10 Tabelle 5 entsprechen. Es gelten die Technischen Daten gem. Leistungserklärung der CE-Kennzeichnung.
Erfüllen XPS-Dämmstoffe die Anforderungen nach Tabelle 5 nicht, bedürfen sie einer allgemeinen Bauartgenehmigung.
Fazit
Unter Berücksichtigung der oben genannten Punkte, handelt es sich bei den von MAKO erstellten Fundamentschalungen „MAKOTHERM“ und „MAKOTHERM-MAX“ – bei denen nur die Perimeterdämmung JACKODUR KF 300, Standard NF mit glatter Oberfläche, zum Einsatz kommt, um eine nach DIN zugelassene Fundamentschalung, die beim Wärmeschutz mit in Ansatz gebracht werden kann.
Somit wird die Energiebilanz des Hauses stark verbessert!
