Ringbalkenschalung

MAKORING-DUR_FD_A1 THERMO

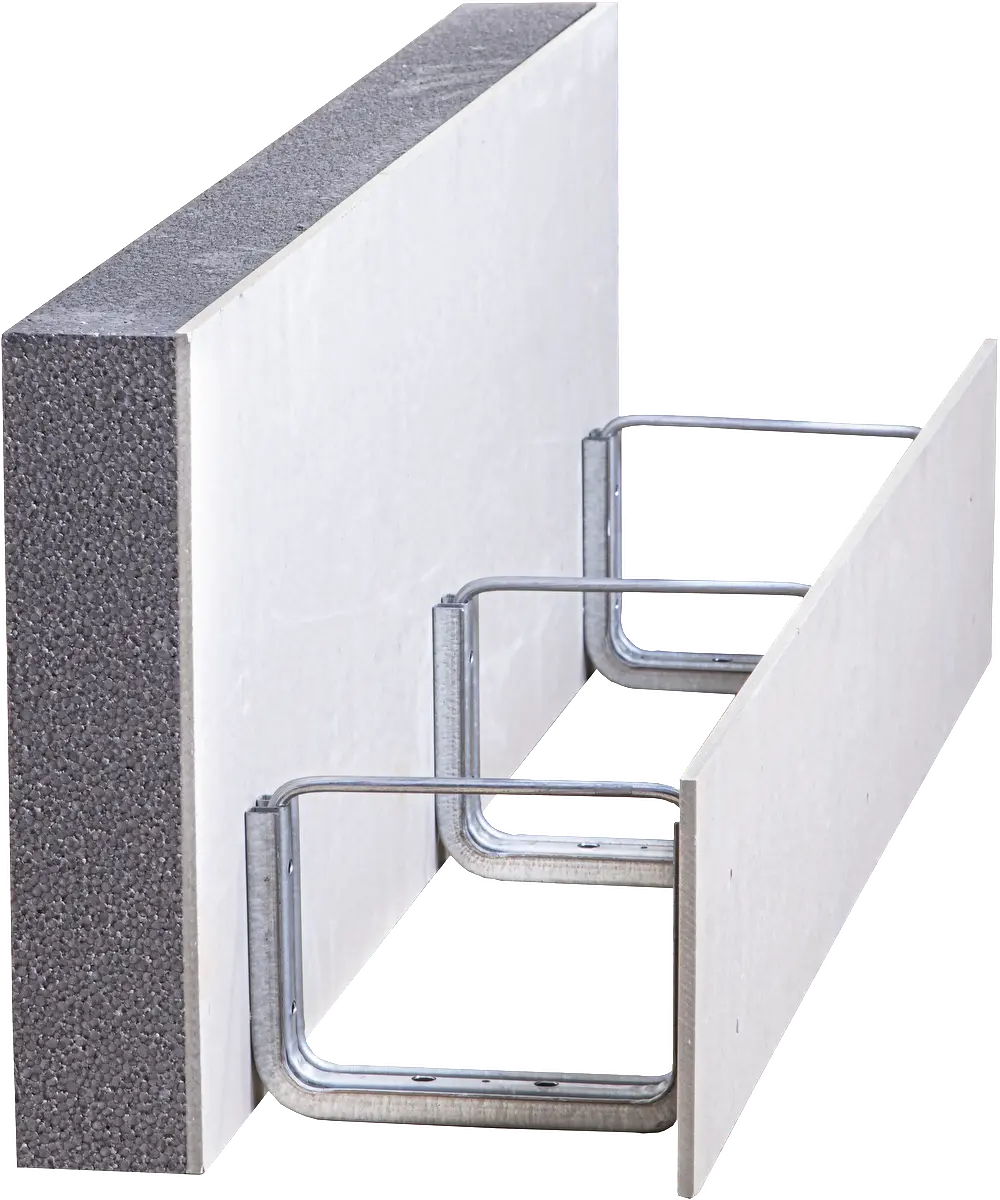

Ringbalkenschalung mit Deckenrand für Fertigdecken, einseitig gedämmt

MAKO lässt bei dieser Randunterzugschalung keine Wünsche offen. So bietet das Produkt die Möglichkeit, für Spannbeton-Fertigdecken am Neubau Ringbalken und Deckenrand in einem Arbeitsgang einzuschalen. Die Schalung ist einseitig gedämmt und erfüllt höchste Anforderungen an den Brandschutz: Die verwendeten Faserzementplatten sind nichtbrennbar. Trotz unterschiedlicher Schenkelhöhen ist eine kraftvolle integrierte Abspannung gegeben, wodurch der Betondruck mühelos aufgenommen werden kann. Die innere Schalungsplatte begrenzt die Höhe für das spätere Auflager der Fertigdecke.

MAKO und der Vorsprung bleibt!

  • Patentierte U-Bügel
    Verbindungselemente weisen abgewinkelte Seitenränder auf
  • Kraftvoll und optimal
    Befestigung mit verzinkten Setzbolzen
  • Brandschutz
    Schalungsplatten aus Faserzement erfüllen den Anspruch an die Gebäudeklassen 1 – 5
  • Ausgewählte Dämmung
    Fassadendämmplatte WDV, grau EPS 031 WDV kd IR
  • Prima in der Verarbeitung
    Durch Schalungslängen von 120 cm
  • Kräftig
    Sicheres Betonieren durch integrierte Abspannung
  • Besonders guter Hinweis
    Zum schnellen Einschalen von Ringbalken und Deckenrand
  • Dämmstoffschicht flächendeckend
    mit quarzhaltigen Putzgrund als Haftvermittler in den Farben weiß oder ziegelrot
patch-frischbetondruck-din18218
patch-daemmung-grau-eps031

Putzgrund Farboptionen

Der Putzgrund bildet den idealen Untergrund für Dispersions, Silikonharz, Buntstein und mineralische Dünnschichtputze. Er ist ist in den Farben Weiß und Ziegelrot lieferbar.

Verarbeitung MAKORING-DUR_FD_A1 THERMO

makoring-dur-fd-thermo-verarbeitung-1

1

Schalungselemente auf dem aufgehenden Mauerwerk aufsetzen und dicht aneinander stoßen lassen

makoring-dur-fd-thermo-verarbeitung-2

2

Bewehrungskorb und Armierungseisen unter Berücksichtigung der DIN EN 1992/NA einbauen

makoring-dur-fd-thermo-verarbeitung-3

3

Rundstahlklammern zur Abspannung einsetzen, Schalung prüfen und ggf. weitere Sicherungsmaßnahmen durchführen und anschließend bis zum Deckenauflager betonieren

makoring-dur-fd-thermo-verarbeitung-4

4

Spannbeton-Fertigdecke sicher verlegen und Ortbeton bis Oberkante Deckenrand in vorgeschriebener Güte und Konsistenz einbringen und verdichten

Diese Montageanleitung kann nur als Empfehlung gelten. Sie ersetzt nicht das für die Montage erforderliche Fachwissen.

Material | MAKORING-DUR_FD_A1 THERMO

Faserzementplatten nach DIN EN 12467
Brandverhalten (EN 13 501-1)A1
Rohdichte, trocken, durchschnittlich (EN 12467)
1.700 kg/m³
Rohdichte, trocken, minimal (EN 12467)1.650 kg/m³
Mittlere Biegezugfestigkeit (EN 12467) 18,1 N/mm²
Elastizitätsmodul7.500 N/mm²
Saugvermögen der Platte bei Lagerung im Wasser für 24 h max. 17 %
Wasserundurchlässigkeit nach 24 h (EN 12467)undurchlässig
Diffussionswiderstandszahl (EN ISO 12572)70 - 90
Expandiertes Polystyrol (EPS) nach EN 16 163
BrandverhaltenDIN EN 13501-1, Klasse E
Brandverhalten:DIN 4102-1, Baustoffklasse B1
Nennwert der Wärmeleitfähigkeit0,030 W/(m*k)
Schermodul / Scherfestigkeit≥ 1,0 MPa / ≥ 50 kPa
Leistungserklärung-NummerLE-DE-21.1-WDV-031-100-kd-IR-HP-FR

– technische Änderungen vorbehalten –
