Vorsatzschale

MAKOFORM-VSS

Vorsatzschale als Trennlage zwischen Beton und Spundwand

Schnell montiert: MAKO bietet mit dieser Vorsatzschale / Vorsatzschalung aus Kunststoff eine extrem flexible, intelligente und sehr kraftvolle Lösung bei der Sicherung von Baugruben durch Stahlspundwände. Die Vorsatzschale kann direkt auf der Spundwand aufgebracht werden, was verhindert, dass Beton während der Betonage mit den Sicken der Spundbohlen in Berührung kommt. Das sorgt für optimierte Bauabläufe und exakte Mengenplanung beim Betonverbrauch. Es entsteht eine Trennlage zwischen Beton und Spundwand, wodurch das Ziehen der Spundwandbohlen nach Fertigstellung vereinfacht wird.

MAKO und der Vorsprung bleibt!

  • Schnell montiert
    einfach mit einem Bolzenschubgerät an den Sickenhochpunkten befestigen
  • Reduziert Kosten
    Durch exakte Mengenplanung und optimierte Bauabläufe

  • Durchdacht
    Fungiert als Trennlage zwischen Beton und Spundwand
  • Wirkungsvoll
    Vereinfacht das Ziehen der Spundwandbohlen
  • Widerstandsfähig
    Schalungsplatte aus 10 mm hochstabilen PP-Platten

MAKOFORM-VSS

Verarbeitung MAKOFORM-VSS

MAKOFORM_SWP_Spundwand_01

1

Vorsatzschalung-VSS ausrichten, auf den Sickenhochpunkten der Spundwand auf Stoß zusammenführen, und mittels Bolzenschubgerät befestigen. Zur Verbindung sind Nägel mit Stahlscheibe zu verwenden.

MAKOFORM_SWP_Spundwand_02

2

Bewehrung und Schalung der zu erstellenden Wand montieren. Dabei auf eine Lastverteilung durch Flächenabstandhalter achten und anschließend betonieren.

3

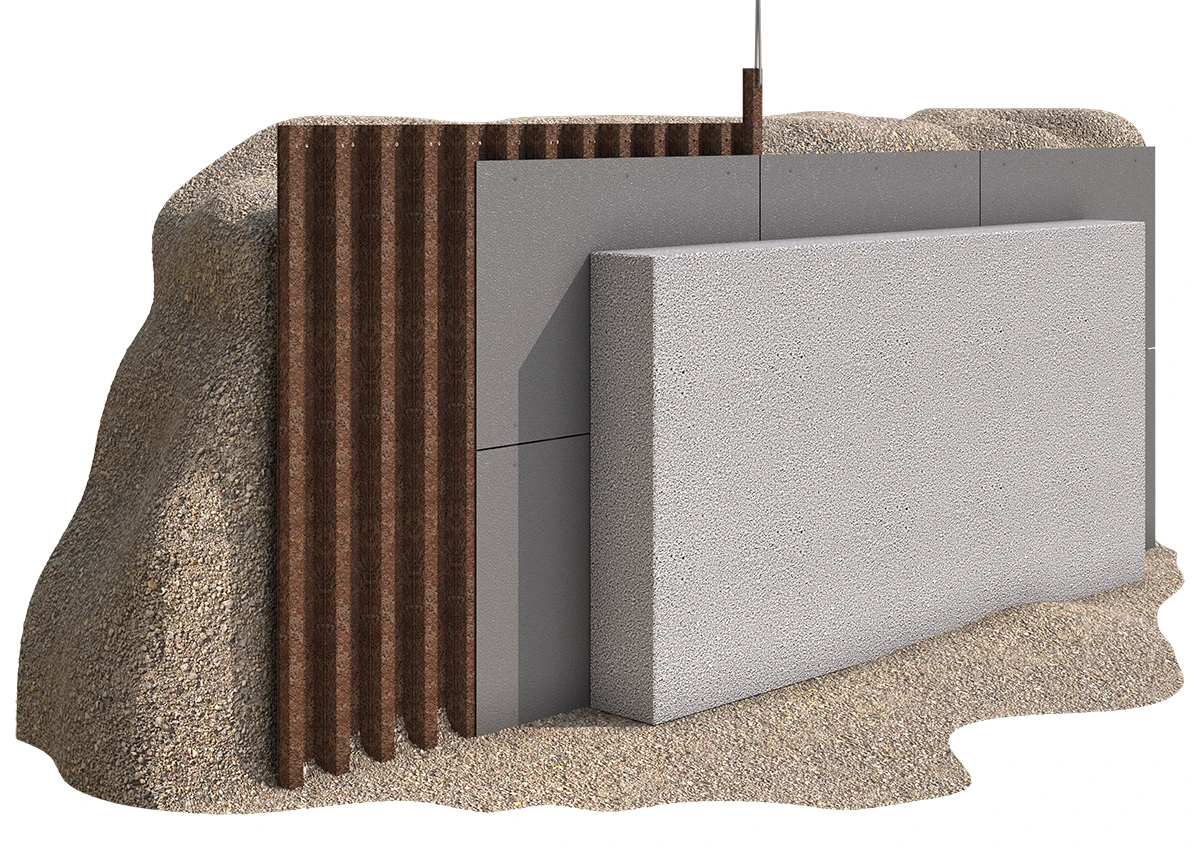

Nach Aushärtung des Betons Spundwandbohlen entfernen.

Diese Montageanleitung kann nur als Empfehlung gelten. Sie ersetzt nicht das für die Montage erforderliche Fachwissen.

Material | MAKOFORM-VSS

Coextrudierte Platte aus Polypropylen mit einer Wabenstruktur
Plattendicke9,5 mm (+/- 5 %)
Flächengewicht3000 g/qm
Dichte314 kg/m3
Elastizitätsmodul quer1687 N/mm²
Elastizitätsmodul längs1641 N/mm²
Biegefestigkeit quer28,5 N/mm²
Biegefestigkeit längs27,1 N/mm²

– technische Änderungen vorbehalten –
