Fundament- und Randschalungen

MAKOTHERM

Fundamentschalung, zweiseitig gedämmt

Dieses überaus wirtschaftliche Schalungssystem vereint gleich zwei Funktionen in einem Produkt:

Schalung und Wärmedämmung. Aus stabilen XPS-Platten wird mit wenig Zubehör eine wärmedämmende Fundamentschalung erstellt – schnell und einfach. Dafür montiert man blitzschnell die profilierten U-Bügel an die extrudierten Polystyrol-Hartschaumplatten (XPS). Zur Ausrichtung und Stabilisierung werden im oberen Bereich verzinkte Rundstahlklammern als Schalhilfe eingesteckt – fertig!

MAKO und der Vorsprung bleibt!

  • Spart Zeit und Manpower
    Durch einbaufertige Anlieferung
  • Hochwertige Längsverbindung
    Durch Nut- und Federsystem
  • Feste Größe
    Durch Schalungslängen von 235 cm
  • Einfach anfüllen
    Zur Aufnahme des Betondrucks mit feinem Sand oder Erdreich hinterfüllen
patch-frischbetondruck-din18218
MAKOTHERM-Anwendung-2

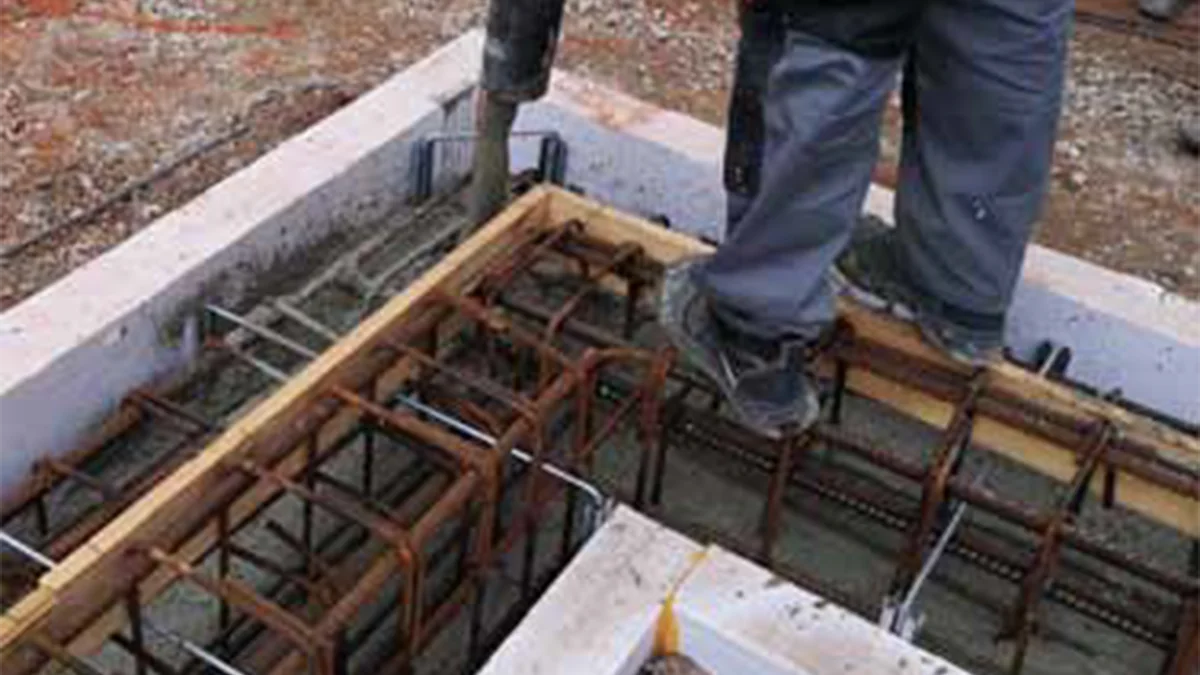

MAKOTHERM-Anwendung-1

Verarbeitung MAKOTHERM

MAKOTHERM_Verarbeitung-1

1

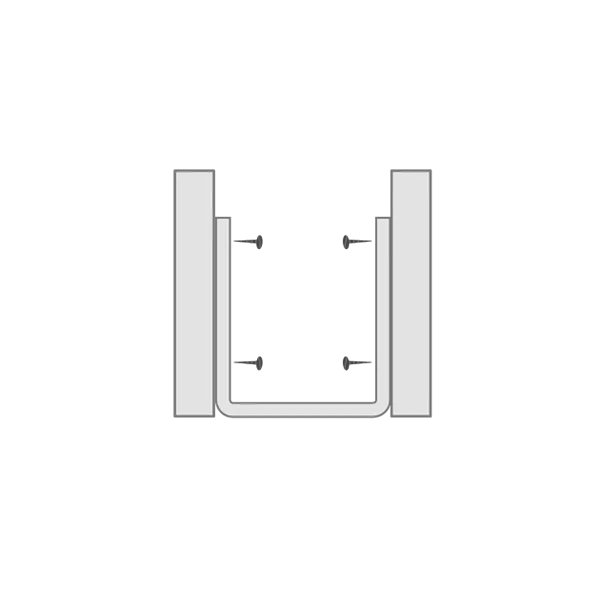

U-Bügel an den äußeren und der mittleren Dübelreihe befestigen

MAKOTHERM_Verarbeitung-2

2

Schalung in den Fundamentgraben einbringen und mit der Sauberkeitsschicht fest durch Nageln oder Schrauben verbinden, zwischen den Elementen die Stöße mit Kleb- und Dichtstoff versehen

MAKOTHERM_Verarbeitung-3

3

Bewehrungskorb unter Berücksichtigung der DIN EN 1992-1-1/NA einbauen

MAKOTHERM_Verarbeitung-4

4

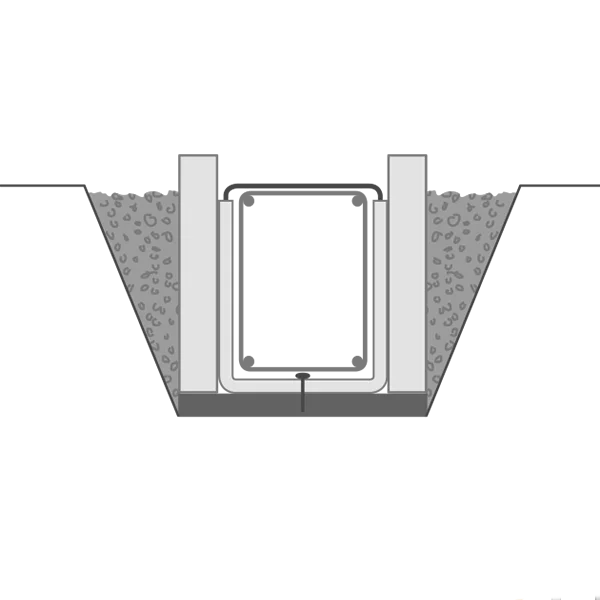

Rundstahlklammern zur oberen Abspannung einsetzen und Schalung von außen mit Erdreich oder feinem Sand anfüllen, anschließend betonieren

MAKOTHERM_Verarbeitung-5

4

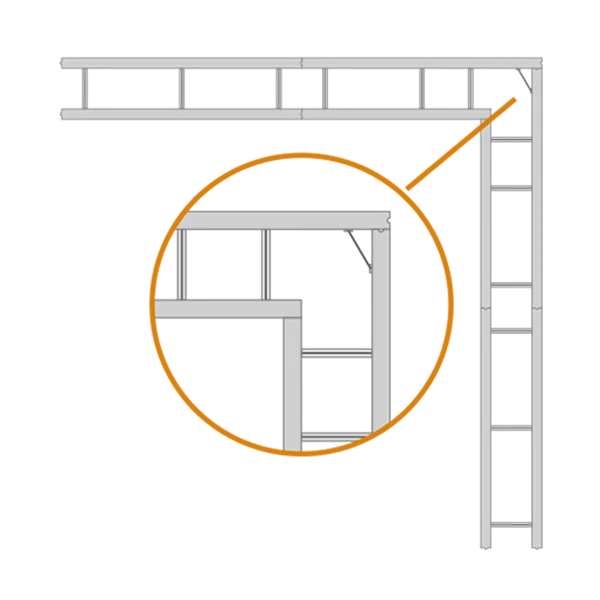

Bei Außenecken die entsprechenden U-Bügel an den nächstmöglichen Dübelreihen anbringen, Strangprofile der MAKOTHERM-Eckverbinder befestigen und Rundstahlklammer zur Versteifung einsetzen

Diese Montageanleitung kann nur als Empfehlung gelten. Sie ersetzt nicht das für die Montage erforderliche Fachwissen.

Holzzementprodukte sind ausschließlich auf einer ebenen Fläche zu lagern sowie vor Nässe und Durchfeuchtung zu schützen.

Produktvideo MAKOTHERM

Material | MAKOTHERM

Extrudiertes Polystyrol (XPS) nach DIN EN 13164
Oberflächemit Schäumhaut
BrandverhaltenDIN EN 13501-1, Klasse E
Bemessungswert der Wärmeleitfähigkeit (Jackodur KF 300 Standard)
a) bei Bodenfeuchte und nichtstauendem Sickerwasser50 ≤ d ≤ 60 mm; -

60 ≤ d ≤ 180 mm; 0,036 (W/m2k)
b) in drückendem Wasser und bei aufstauendem
Sickerwasser
50 ≤ d ≤ 60 mm; 0,040 (W/m2k)

60 ≤ d ≤ 180 mm; 0,041 (W/m2k)
Druckspannung oder Druckfestigkeit bei 10 % Stauchung≥ 300 kPa
Allgemeine BauartgenehmigungNr. Z-23.33-1539

– technische Änderungen vorbehalten –
