Fundament- und Randschalungen
MAKOTHERM-SYS
Fundamentschalung, einseitig gedämmt

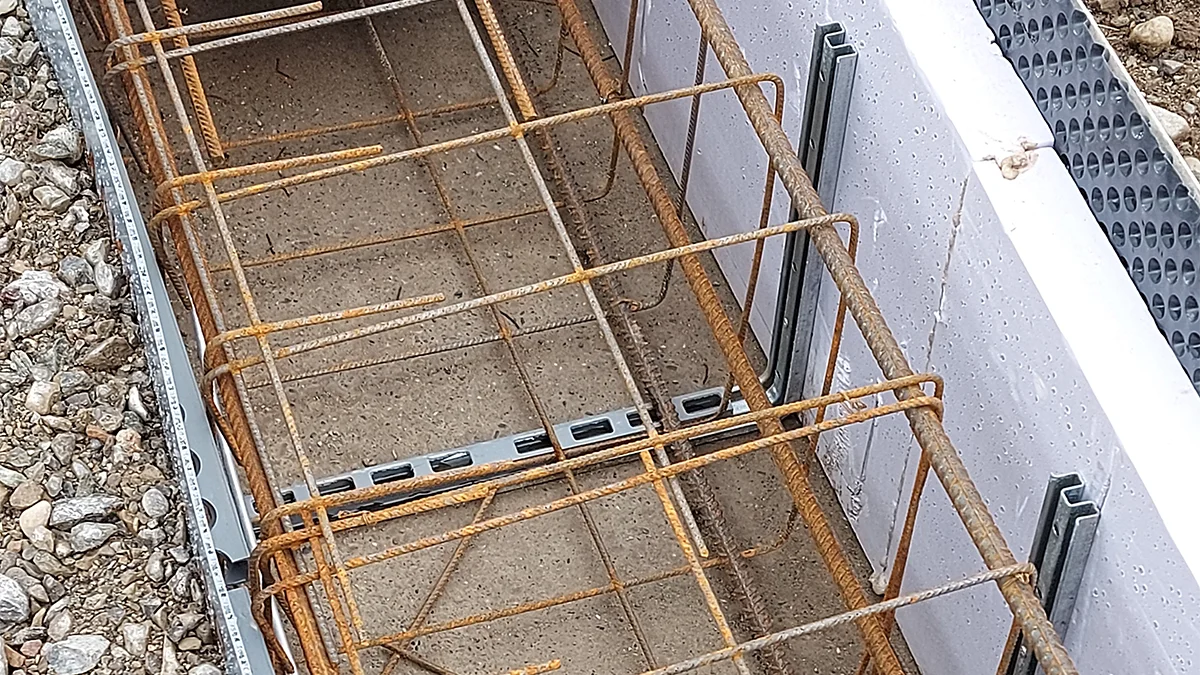

Diese verlorene und zugleich wärmedämmende Fundamentschalung kommt dann zum Einsatz, wenn frostgefährdete Ränder der Bodenplatte vor Beschädigungen durch niedrige Temperaturen geschützt werden sollen. Dabei ist das zur Verfügung stehende System so konzipiert, dass es schnell auf der Sauberkeitsschicht aufgebaut ist und der Frostschirm während der Betonage gehalten bleibt. Wärmebrücken werden somit höchst effektiv vermieden und auch später das Bodenwasser von der Betonkonstruktion abgehalten.
MAKO und der Vorsprung bleibt!
Verarbeitung MAKOTHERM-SYS
1
U-Bügel und erkseitig mit Dübeln versehene Perimeterdämmplatten verbinden.
2
Schalung in den Fundamentgraben einbringen und mit der Sauberkeitsschicht fest durch Nageln oder Schrauben verbinden, zwischen den Elementen die Stöße mit Kleb- und Dichtstoff versehen.
3
Bewehrungskorb unter Berücksichtigung der DIN EN 1992-1-1/NA einbauen und erforderliche Armierung einbinden. Auf der Innenseite vom Fundament ebenfalls die Trennung von Beton und Erdreich sicherstellen (wie z. B. bei MAKOFORM-PP).
3
Schalungselemente bis zur vollen Elementhöhe von außen mit Erdreich oder Sand anfüllen, anschließend betonieren.
Diese Montageanleitung kann nur als Empfehlung gelten. Sie ersetzt nicht das für die Montage erforderliche Fachwissen.
Produktvideo MAKOTHERM-SYS
Material | MAKOTHERM-SYS
| Extrudiertes Polystyrol (XPS) nach DIN EN 13164 | |
| Oberfläche | mit Schäumhaut |
| Brandverhalten | DIN EN 13501-1, Klasse E |
| Bemessungswert der Wärmeleitfähigkeit (Jackodur KF 300 Standard) | |
| a) bei Bodenfeuchte und nichtstauendem Sickerwasser | 50 ≤ d ≤ 60 mm; - 60 ≤ d ≤ 180 mm; 0,036 (W/m2k) |
| b) in drückendem Wasser und bei aufstauendem Sickerwasser | 50 ≤ d ≤ 60 mm; 0,040 (W/m2k) 60 ≤ d ≤ 180 mm; 0,041 (W/m2k) |
| Druckspannung oder Druckfestigkeit bei 10 % Stauchung | ≥ 300 kPa |
| Allgemeine Bauartgenehmigung | Nr. Z-23.33-1539 |
– technische Änderungen vorbehalten –
