MAKO Fundamentschalung

Für mehr Effizienz auf der Baustelle

3D Grafik MAKO Haus Fundament

Fundamentschalung
zweiseitig gedämmt

MAKOFORM-PP_KOM_q

Fundamentschalung
U-Klappsystem

MAKOFORM-PP_q

Fundamenseitenschalung
druckfeste Wabenstruktur

MAKOTHERM-SYS_q

Fundamentschalung
einseitig gedämmt

Auch im Baubereich ist Effizienz gefragt. Wer Zeit und Kosten sparen kann, ohne Abstriche bei der Qualität machen zu müssen, ist klar im Vorteil. So kommt es darauf an, kleinteilige Arbeitsschritte und zeitaufwändige Arbeitsprozesse zu reduzieren und beim Transport Kosten einzusparen. Hier setzen wir von MAKO mit unseren innovativen und vorgefertigten Fundamentschalungen an. Dafür bieten wir verschiedene Systeme an. Sie dienen nicht nur der sauberen Trennung von Beton und Erdreich nach DIN 1045-3.8.1 sondern auch dem Wärmeschutz nach DIN 4108.

Als führender Hersteller von Premiumprodukten im Bereich der verlorenen Schalungen stellen wir von MAKO Schalungstechnik durchdachte modulare Systeme bereit, die wir in unserem Werk in Thüringen mit modernsten Maschinen vorfertigen und Anwendern am Bau passgenau zur Verfügung stellen.

Moderne Produktion im Werk Ohrdruf MAKOTHERM

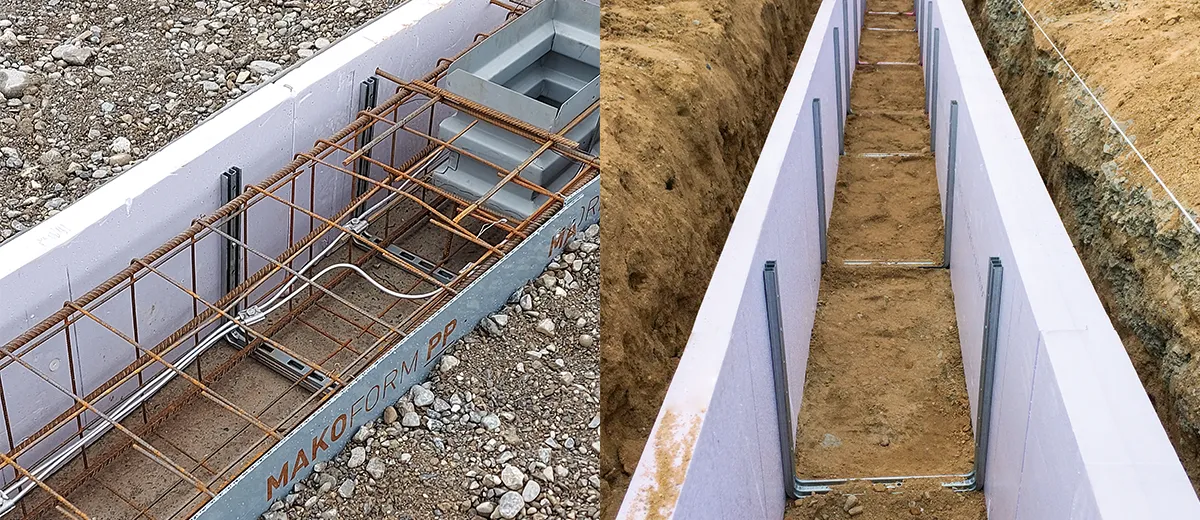

MAKO Fundamentschalung Anwendungsbeispiele

Fundamentschalungen für den Wärmeschutz

Wärmegedämmte Fundamentschalungen nehmen nicht nur die Lasten des Bauwerks auf und sorgen für eine saubere Trennung von Beton und Erdreich, sondern sie sind zusätzlich noch mit einer Wärmedämmung ausgestattet. Das kann die Energiebilanz eines Gebäudes entscheidend verbessern. Aus stabilen extrudierten Polystyrol-Hartschaumplatten (XPS-Platten) wird auf dem Bau mit wenigen Handgriffen eine wärmedämmende Fundamentschalung – schnell und einfach. Dafür werden die profilierten Verbindungselemente (U-Bügel) an die XPS-Platten montiert. Eingesetzt werden dafür werkseitig vormontierte Spezialdübel, die für den passenden Abstand der U-Bügel sorgen. Zusätzliche Eckelemente sind bei diesen durchdachten Fundamentschalungen nicht erforderlich. Zur Aufnahme des Betondrucks werden die äußeren Schalungsplatten mit Erdreich oder Sand angefüllt – fertig ist eine stabile Fundamentschalung.

Ergebnis: Ein wärmedämmendes und vorgefertigtes Schalungssystem, das Arbeitszeit und Transportkosten spart
und somit für effiziente, saubere Prozesse auf der Baustelle sorgt.

  • Ersparnis von Zeit und Manpower
    durch die einbaufertige Anlieferung des vorgefertigten Schalungssystems.
    Ein- und Ausschalen sind nicht mehr notwendig, der Reinigungsaufwand entfällt ebenfalls. Damit steigt das Montagetempo.

  • Sparen von Transportkosten
    weil der Transport von Schalungsmaterial zur Baustelle entfällt. Auch muss kein überflüssiges Material mehr entsorgt werden.

  • Hervorragende Qualität
    Werksseitig gefertigte Produkte sichern ein gleichbleibend hohes Qualitätsniveau.
    Das Zusammenspiel von Nut- und Federsystem schafft hochwertige Längsverbindungen innerhalb des Schalungssystems.

  • Immer das passende System
    weil die Vorfertigung im Werk es ermöglicht, bedarfsgerechte Höhen, Breiten und Schalungslängen bis 235 cm herzustellen.

  • Einfaches Handling
    Zur Aufnahme des Betondrucks kann die verlorene Schalung im Fundamentbereich einfach mit feinem Sand oder Erdreich hinterfüllt werden.

  • Höchste Stabilität
    Basis des cleveren Schalungssystems sind die stabilen, durchgängigen Verbindungselemente (U-Bügel), die mit den XPS-Platten zu einem stabilen Schalungsverbund zusammengefügt werden. Dabei ist der MAKO U-Bügel mit Bügelkralle so konstruiert, dass dieser sich durch seine besondere Formgebung perfekt mit der Betonfüllung verbindet und zu einer stabilen Einheit komprimiert.

  • Optimale Wärmedämmung
    Aus extrudiertem Polystyrol-Hartschaum – druckfest, maßstabil, feuchtigkeitsunempfindlich und verrottungsfest. Diese XPS-Wärmedämmung bietet minimale Lambdawerte, ist im Perimeterbereich zulässig und verbessert die Energiebilanz des Hauses.

Wärmegedämmte Fundamentschalungen von MAKO

MAKOTHERM

Fundamentschalung für Streifenfundamente, wärmedämmend

MAKOTHERM-MAX

Fundament- und Bodenplattenabschalung für Streifenfundamente, wärmedämmend

MAKOTHERM-SYS_q

MAKOTHERM-SYS

Einseitige Fundament- und Randschalung für Streifenfundamente, wärmedämmend

Polypropylen-Fundamentschalungen

Unsere ungedämmten Fundamentschalungen dienen der Trennung von Beton und Erdreich und können individuell auf Größe zugeschnitten werden. Die Platten bestehen aus einer 5 mm starken, leichten, aber druckfesten Polypropylen-Wabenstruktur. So wird z.B. die Fundamentschalung MAKOFORM-PP_KOM einfach ausgeklappt, mit einem Handgriff aufgestellt und die seitlichen Schalungswände abgespannt. Besonders vorteilhaft ist hierbei, dass auf die eigentliche Sauberkeitsschicht des Streifenfundaments verzichtet werden kann. Der punktuellen Befestigung am Bewehrungskorb dienen verzinkte Montageösen, die – ebenso wie bei der Fundamentseitenschalung MAKOFORM-PP – eine Überlappung der Plattenstöße von 50 mm gewährleisten. Einfache Schalungssysteme, die ohne komplizierte Konstruktion auskommen und dennoch hervorragend funktionieren: Selbst gebogene und komplizierte Fundamentformen können mit diesen Systemen zeitsparend realisiert werden.

  • Ersparnis von Zeit und Manpower
    weil sämtliche Ausschalarbeiten entfallen und eine schnelle Bearbeitung bei Pfahlgründungen oder Rohrdurchführungen mit Cuttermesser oder Stichsäge erfolgen können.

  • Sparen von Transportkosten
    weil das praktische U-Klappsystem wenig Platz benötigt und deshalb Transport- und Lagerfläche minimiert.

  • Saubere Trennung
    von Beton und Erdreich nach DIN 1045-3.8.1. Die Sauberkeitsschicht auf der Baustelle kann ebenfalls entfallen.

  • Immer die passende Größe
    durch Systemlängen von bis zu 240 cm – die richtige Größe kann individuell zugeschnitten werden.

  • Starker Aufbau
    Die Polypropylen-Struktur der Schalungsplatten ist ebenso leichtgewichtig wie druckfest und lasttragend. Dennoch ist das Material leicht zu bearbeiten mit Cuttermesser oder Stichsäge. Innenseitig befindet sich eine Vlieskaschierung, die für eine stoffschlüssige Verbindung mit dem Betonkern sorgt.

  • Einfach in der Handhabung
    Zur Aufnahme des Betondrucks erfolgt die Hinterfüllung mit feinem Erdreich oder Sand.

  • Universell einsetzbar
    Diese Fundamentschalung eignet sich für alle Gebäudetypen.
